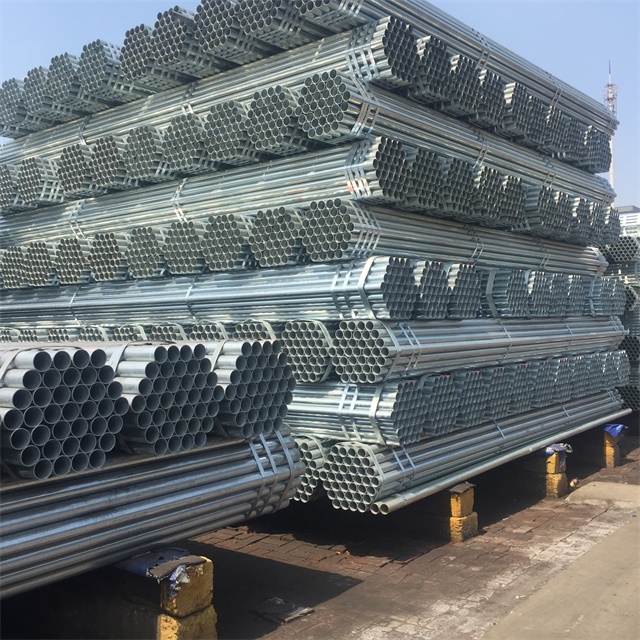

君誠鍍鋅管尺寸對照表
2025/9/12 16:00:58 上一篇: 天津君誠鍍鋅鋼管的連接方法有哪些 |下一篇：君誠實業集團應邀出席2025(第二屆)粵港澳大灣區黑色金屬產業大會暨華南型鋼產…
以下是君誠鍍鋅管的尺寸對照表，涵蓋公稱直徑(DN)、英制規格、外徑、壁厚、材質及鋅層厚度等核心參數，結合國標GB/T 30912024與君誠企業標準編制，適用于建筑、市政、能源等領域的選型參考：
一、公稱直徑與英制規格對照
| DN（mm） | 英制稱呼 | 外徑 | 常用壁厚 | 材質 | 鋅層厚度（μm） | 理論重量（kg/m） | 適用場景 |
|---|---|---|---|---|---|---|---|
| DN15 | 4 分管 | 21.3 | 2.75 | Q195-215 | ≥55（壁厚 < 6mm） | 1.26 | 家庭供水支管 |
| DN20 | 6 分管 | 26.9 | 2.75 | Q195-215 | ≥55 | 1.63 | 空調冷凝水管 |
| DN25 | 1 寸管 | 33.7 | 3.25 | Q195-215 | ≥55 | 2.42 | 燃?xì)馊霊艄?/td> |
| DN32 | 1 寸 2 管 | 42.4 | 3.25 | Q195-215 | ≥55 | 3.13 | 消防噴淋支管 |
| DN40 | 1 寸半管 | 48.3 | 3.5 | Q195-215 | ≥55 | 3.84 | 溫室大棚拱架 |
| DN50 | 2 寸管 | 60.3 | 3.5 | Q195-215 | ≥55 | 4.88 | 小區供暖立管 |
| DN65 | 2 寸半管 | 76.1 | 4.0 | Q215-235 | ≥70（壁厚≥6mm） | 7.11 | 市政排水支管 |
| DN80 | 3 寸管 | 88.9 | 4.0 | Q215-235 | ≥70 | 8.38 | 空調供水管 |
| DN100 | 4 寸管 | 114.3 | 4.0 | Q215-235 | ≥70 | 10.85 | 工業循環水管 |
| DN125 | 5 寸管 | 139.7 | 4.5 | Q215-235 | ≥70 | 15.04 | 商業建筑消防主管道 |
| DN150 | 6 寸管 | 168.3 | 4.5 | Q215-235 | ≥70 | 18.18 | 市政燃?xì)庵袎汗芫W(wǎng) |
| DN200 | 8 寸管 | 219.1 | 6.0 | Q215-235 | ≥85 | 31.52 | 石油天然氣輸送 |
| DN300 | 10 寸管 | 323.9 | 8.0 | Q215-235 | ≥85 | 62.54 | 大型工業輸水干管 |
二、關鍵參數解析
1. 外徑與壁厚
外徑嚴格執行GB/T 30912024標準，如DN100外徑為114.3mm，與市場常見的108mm外徑(非國標高承壓規格)形成差異。
壁厚范圍覆蓋2.758.0mm，其中DN200及以上規格壁厚≥6mm，鋅層厚度提升至≥85μm，耐腐蝕壽命延長30%。
2. 材質與力學性能
基材選用首鋼、包鋼Q195Q235優質碳鋼，抗拉強度≥370MPa，屈服強度≥235MPa(Q235B)，冷彎試驗90°無裂縫。
Q355B材質需定制，屈服強度≥355MPa，適用于承重結構如鋼結構支架。
3. 鋅層質量
熱鍍鋅工藝采用無氰堿性鋅酸鹽鍍鋅，鋅層附著力強(硫酸銅試驗≥5次不露鐵)，鹽霧試驗超200小時無紅銹。
沿海高腐蝕環境建議選擇鋅鋁鎂涂層(耐鹽霧4440小時)，成本比普通鍍鋅高28%。
三、特殊規格與定制選項
1. 非標定尺
長度可定制612m，偏差≤±10mm，滿足工程現場減少焊口的需求。
方矩管可定制25×25×2.5mm至500×500×11.75mm，R角≤1.5倍壁厚，截面平整度誤差≤0.5mm。
2. 涂層升級
藍綠雙帶消防專用涂層：厚度≥80μm，通過1.4MPa強度試驗，適用于新北京工人體育場等重點項目。
三價鉻鈍化：替代六價鉻，環保性能優于行業標準，鍍鋅廢水循環利用率達95%。
四、選型與驗收建議
1. 壓力計算
低壓流體輸送(≤1.6MPa)優先選擇DN15DN100，壁厚3.254.0mm;中壓燃?xì)?≤0.4MPa)推薦DN50DN150，壁厚4.04.5mm。
公式參考：最大工作壓力(MPa)=(2×壁厚×屈服強度)/(外徑壁厚)×安全系數(取0.6)。
2. 質量驗證
雙證要求：材質單(含化學成分)+ 第三方檢測報告(鋅層厚度、焊縫探傷)。
現場抽檢：用磁性測厚儀檢測鋅層，偏差≤±5%;游標卡尺測量壁厚，偏差≤±10%。
3. 連接適配
DN≤100mm采用螺紋連接(套絲深度35扣)，DN>100mm建議溝槽連接(壓槽速度≤20mm/s)。
法蘭連接需匹配GB/T 9119標準，墊片選用丁腈橡膠，適用于高溫(≤80℃)介質。
五、與競品對比優勢
| 維度 | 君誠鍍鋅管 | 源泰德潤鍍鋅管 | 友發鍍鋅管 |
|---|---|---|---|
| 鋅層厚度 | 平均≥70μm（DN32） | 平均≥65μm | 平均≥60μm |
| 價格 | 比友發高 3%-5%，比源泰德潤低 2%-4% | 高端定位，價格最高 | 價格最低，適合臨時工程 |
| 典型案例 | 港珠澳大橋、國家會展中心 | 中國尊、寶鋼廠房 | 中小房地產項目 |
| 差異化工藝 | 三價鉻鈍化、無氰鍍鋅 | 圓角 R≤1.0mm | 普通鈍化 |
六、執行標準與認證
國標：GB/T 30912024《低壓流體輸送用焊接鋼管》、GB/T 139122002《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》。
國際認證：API 5L(管線管)、API 5CT(油套管)，可用于石油天然氣長輸管線。
環保認證：ISO 14001環境管理體系認證，鍍鋅廢水處理后循環利用率達95%。
七、采購注意事項
1. 批量采購：300噸以上可享“漏一支賠一萬”質量承諾，提供免費第三方檢測服務。
2. 物流時效：天津基地輻射華北地區，300公里內3日內到貨;華東地區通過蘇州倉庫直發，5日內覆蓋。
3. 技術支持：7×24小時響應，如北京城市副中心項目中，技術團隊48小時內解決焊接變形問題。
建議根據具體工程需求(如壓力等級、腐蝕環境、預算)選擇適配規格，優先參考君誠提供的《鍍鋅鋼管技術參數手冊》，并要求供應商提供加蓋CMA章的檢測報告，確保產品符合設計要求。
